Représentation 3D des pièces d’un Tchantchès
Grâce au talent de dessinateur de Jean François HENKINET, ces schémas permettent de se représenter en 3D les pièces à sculpter au sein du bloc initial de tilleul. Ils donnent des orientations utiles pour l’obtention des différents volumes.
Une fois les dessins effectués dans différents axes, les volumes peuvent être acquis par un détourage avec une scie à ruban de précision.
Une modélisation informatique donne une idée des volumes à atteindre (ici pour des marionnettes de 80 cm). Les tailles dans les 3 axes sont consultables dans l’onglet « Dimensions des pièces« .
Le corps (1)
Le corps (2)

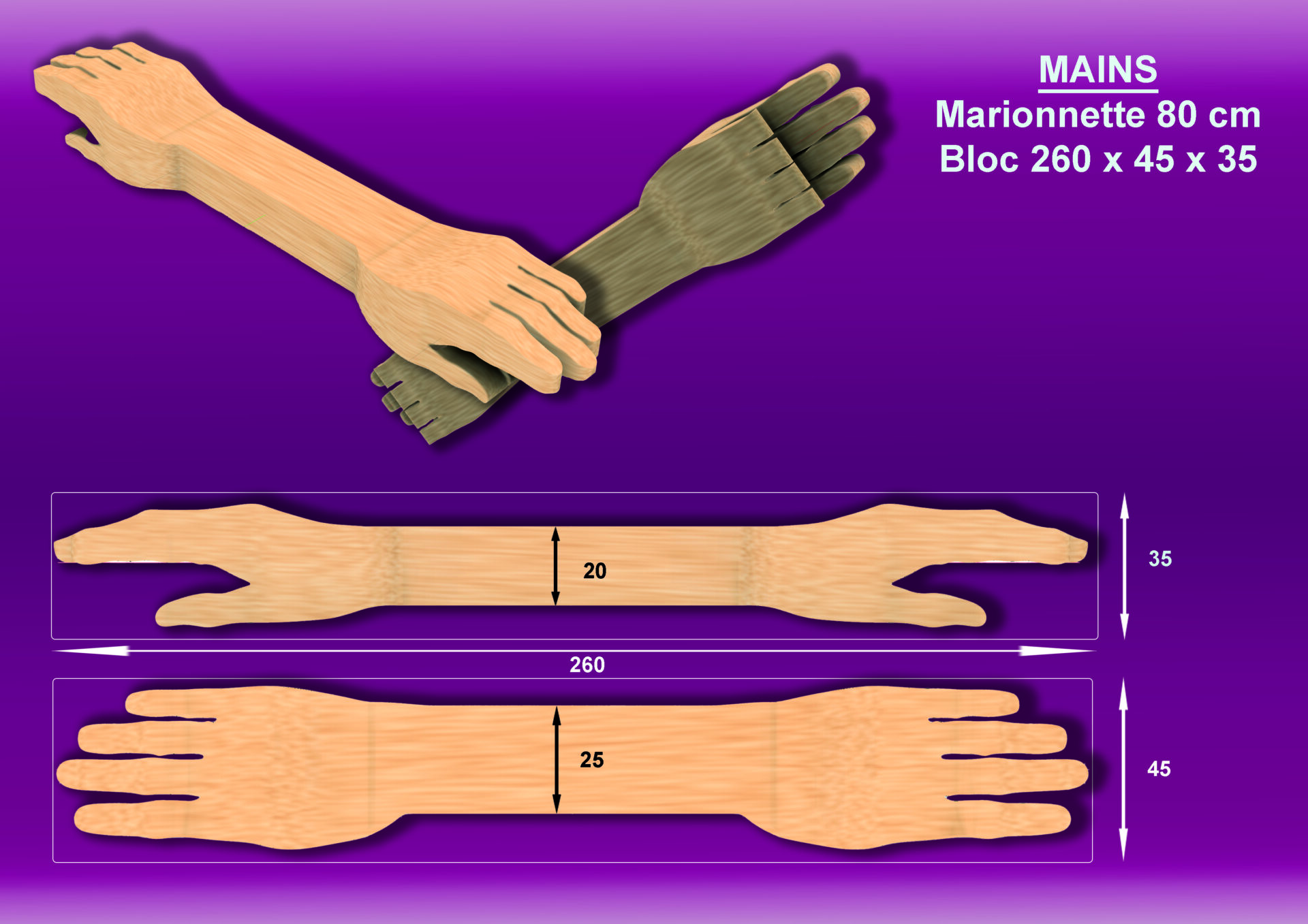

Les mains
Les jambes (1)
Les jambes (2)
les cuisses
Les sabots

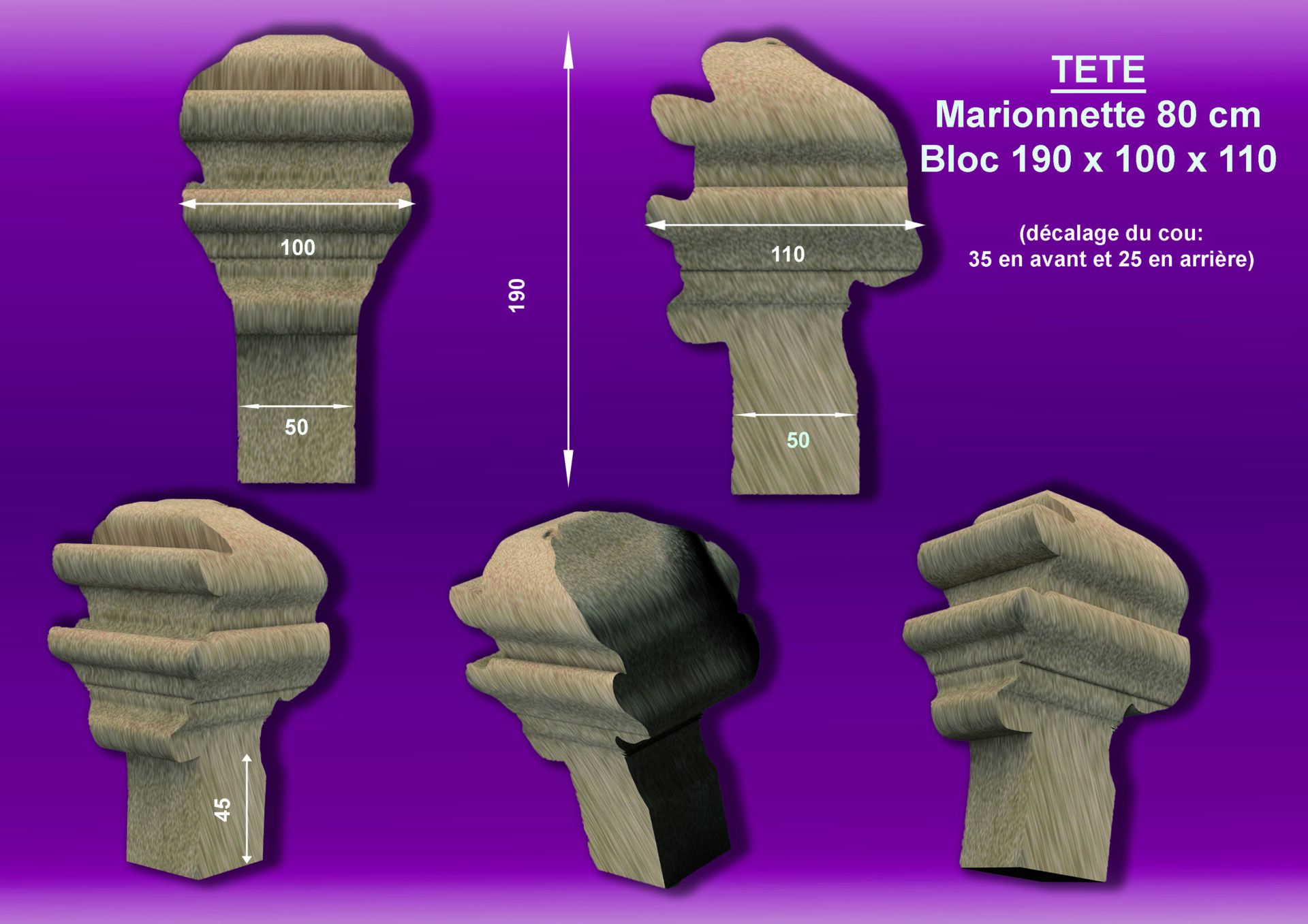

La tête (1)

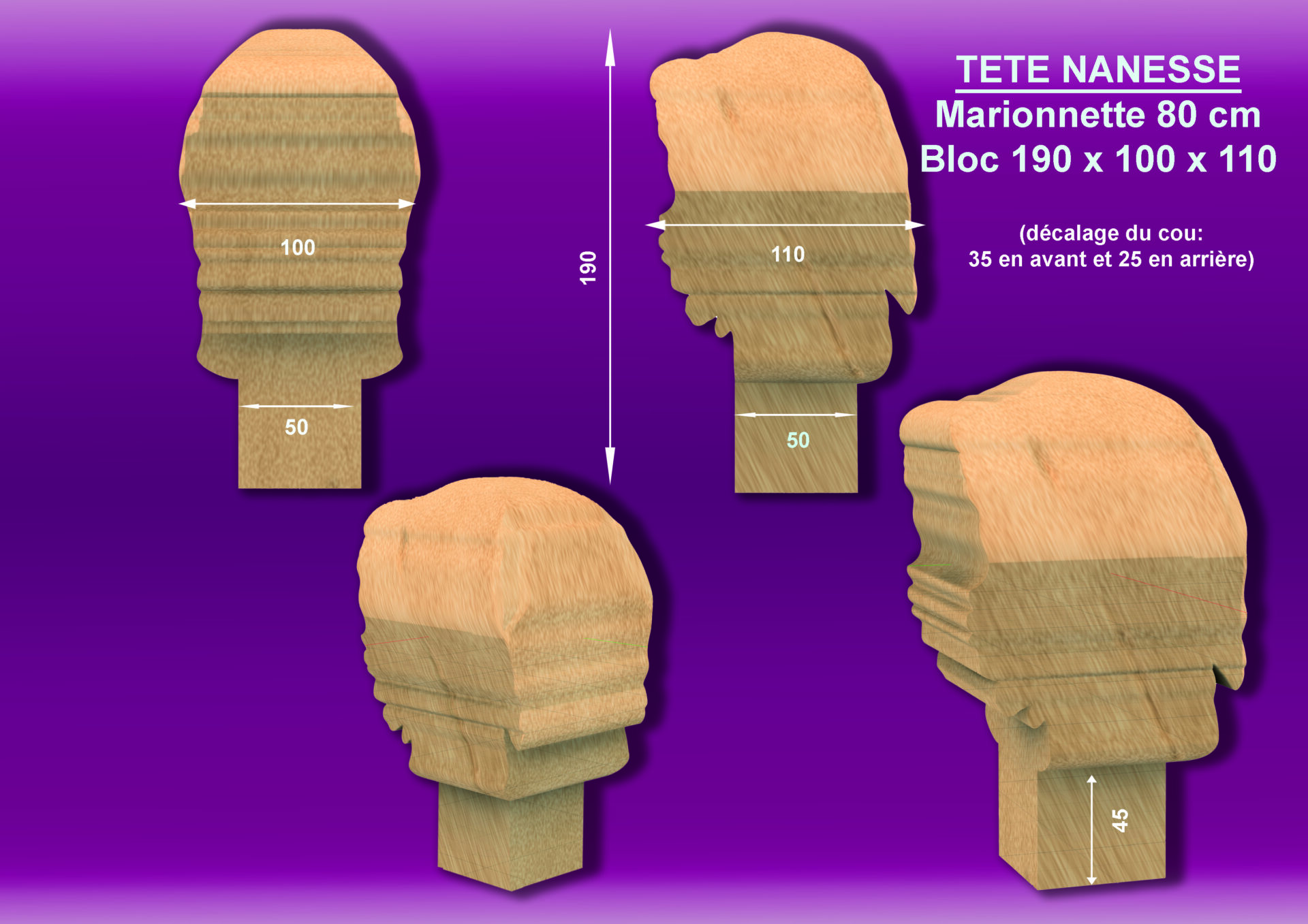

La tête (2)

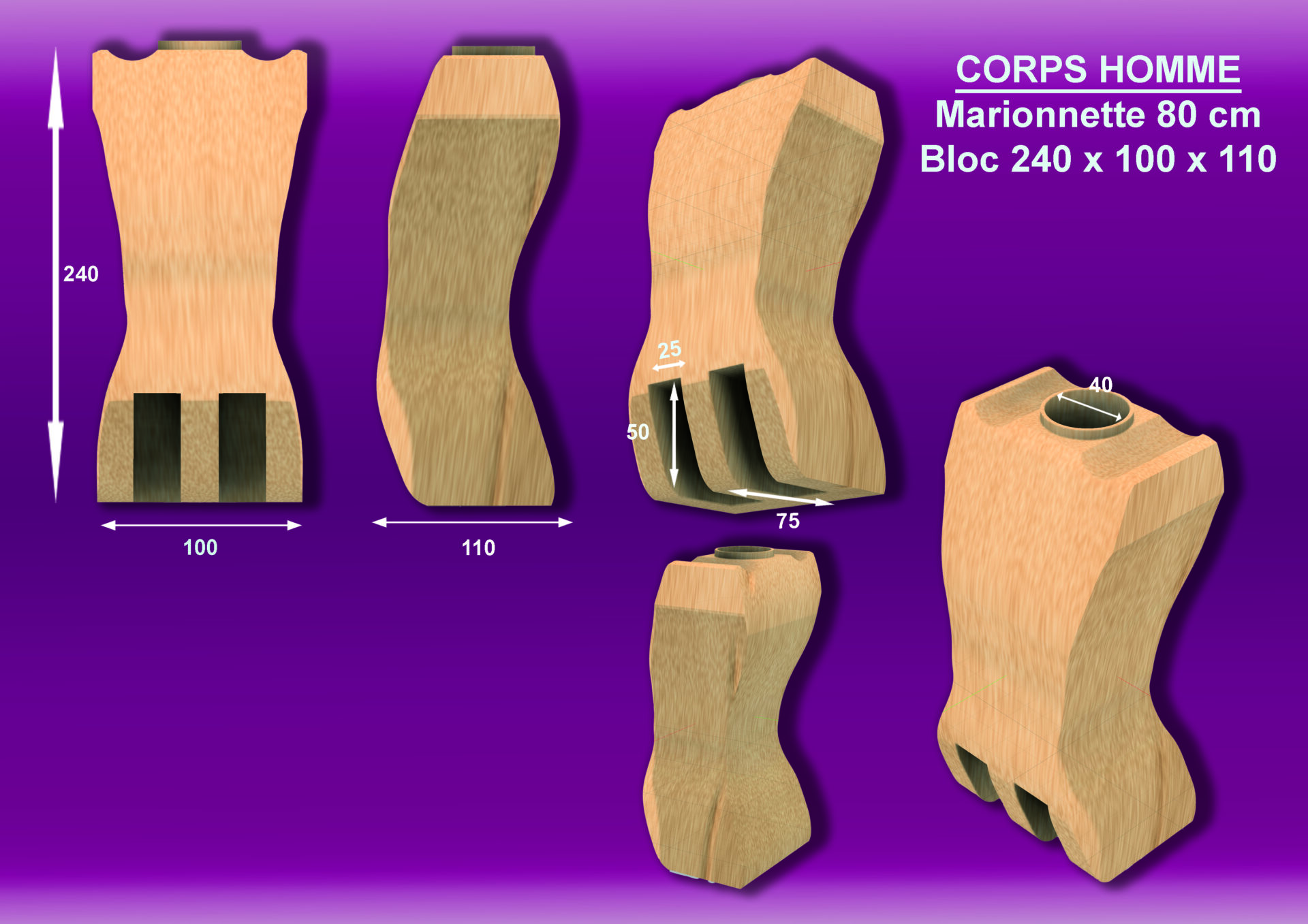

Le corps masculin

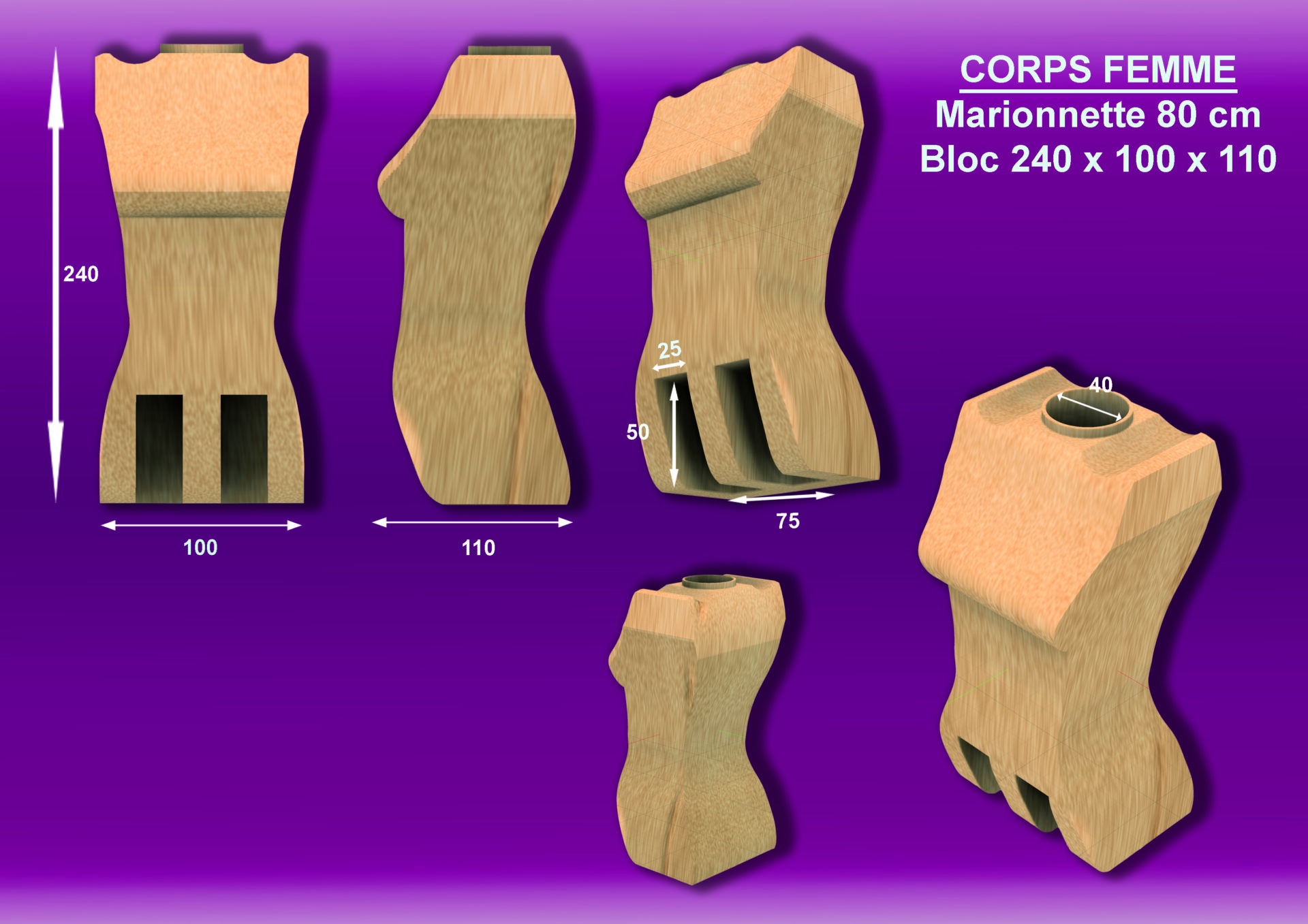

Le corps féminin

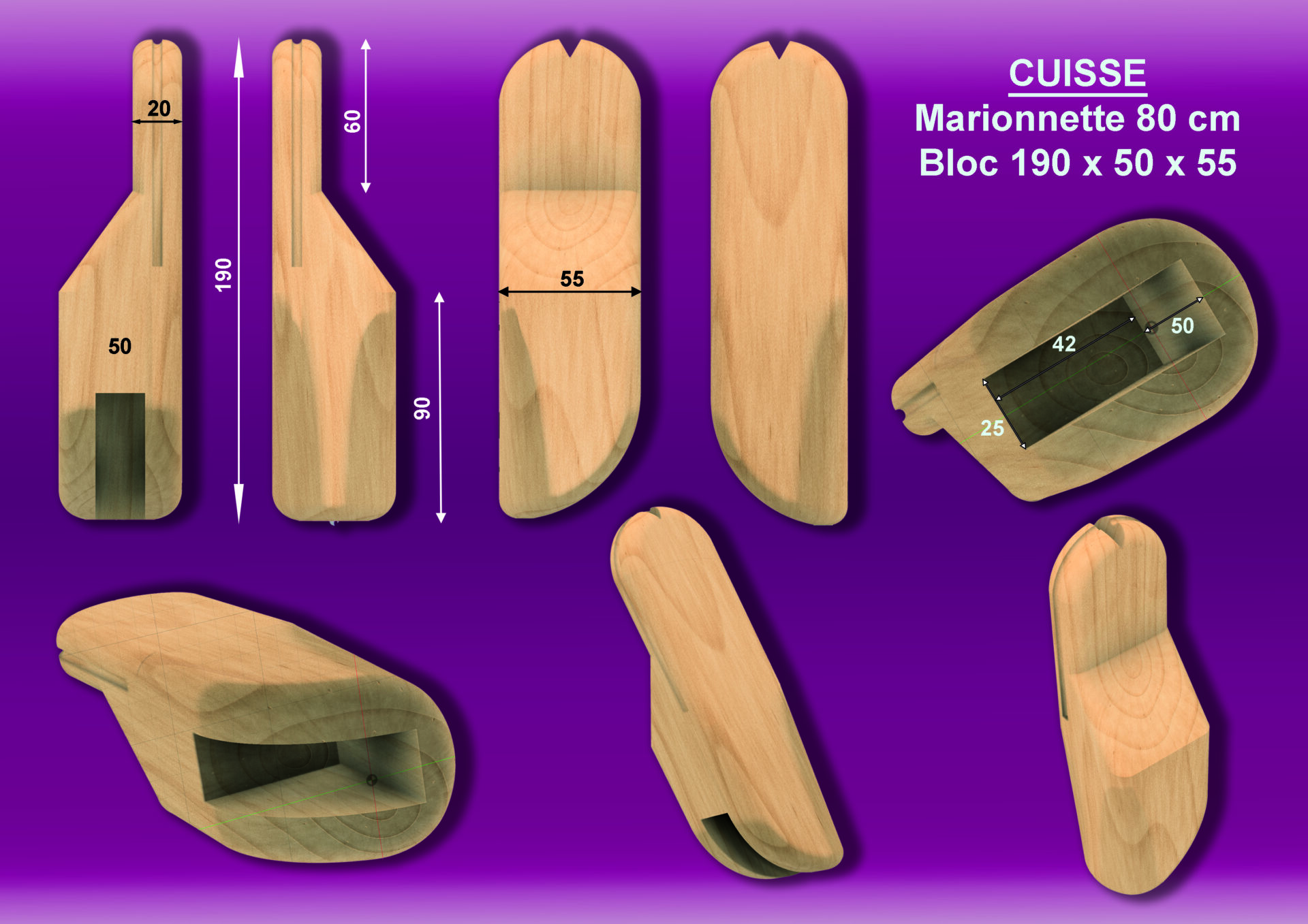

Les cuissses

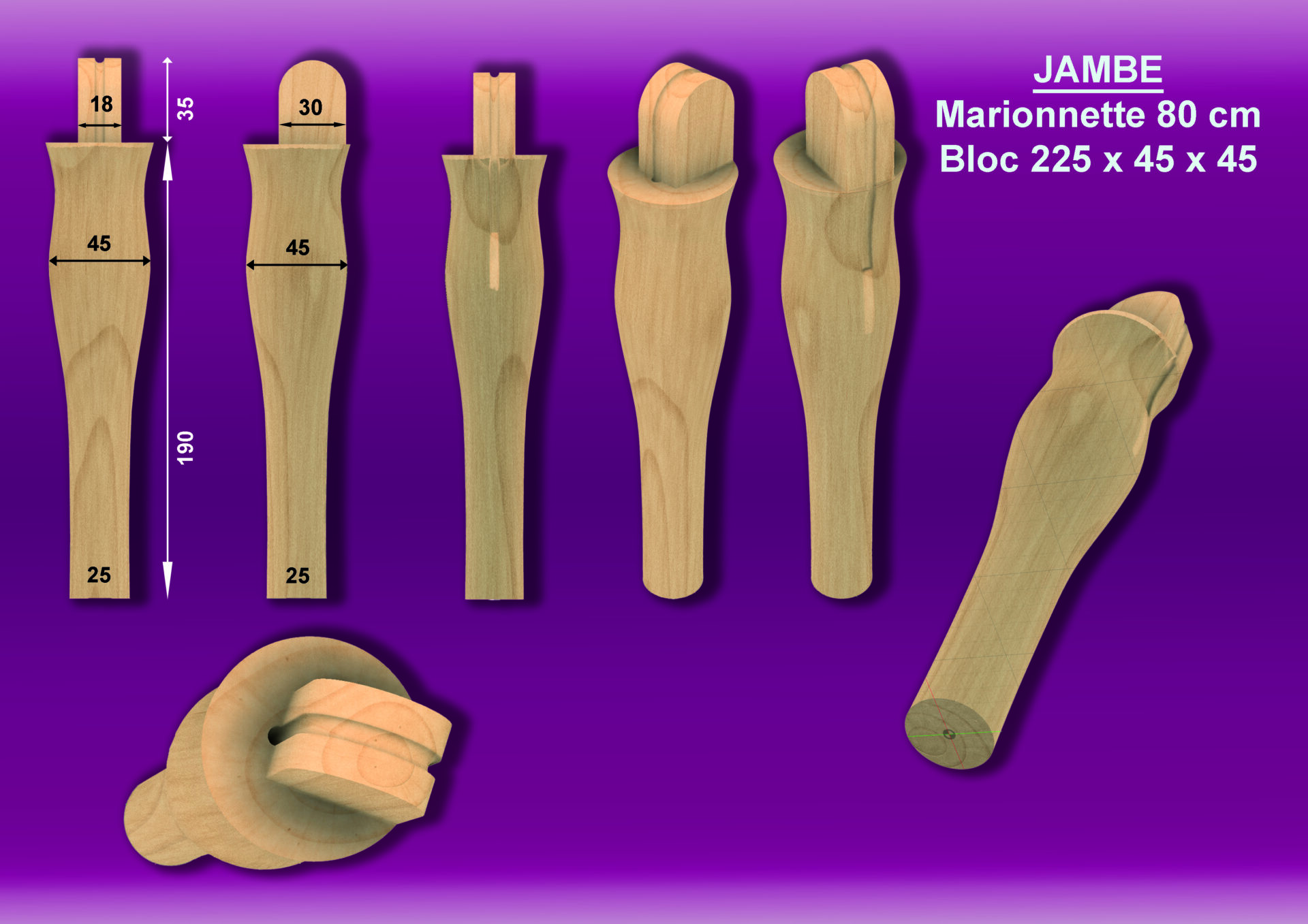

Les jambes

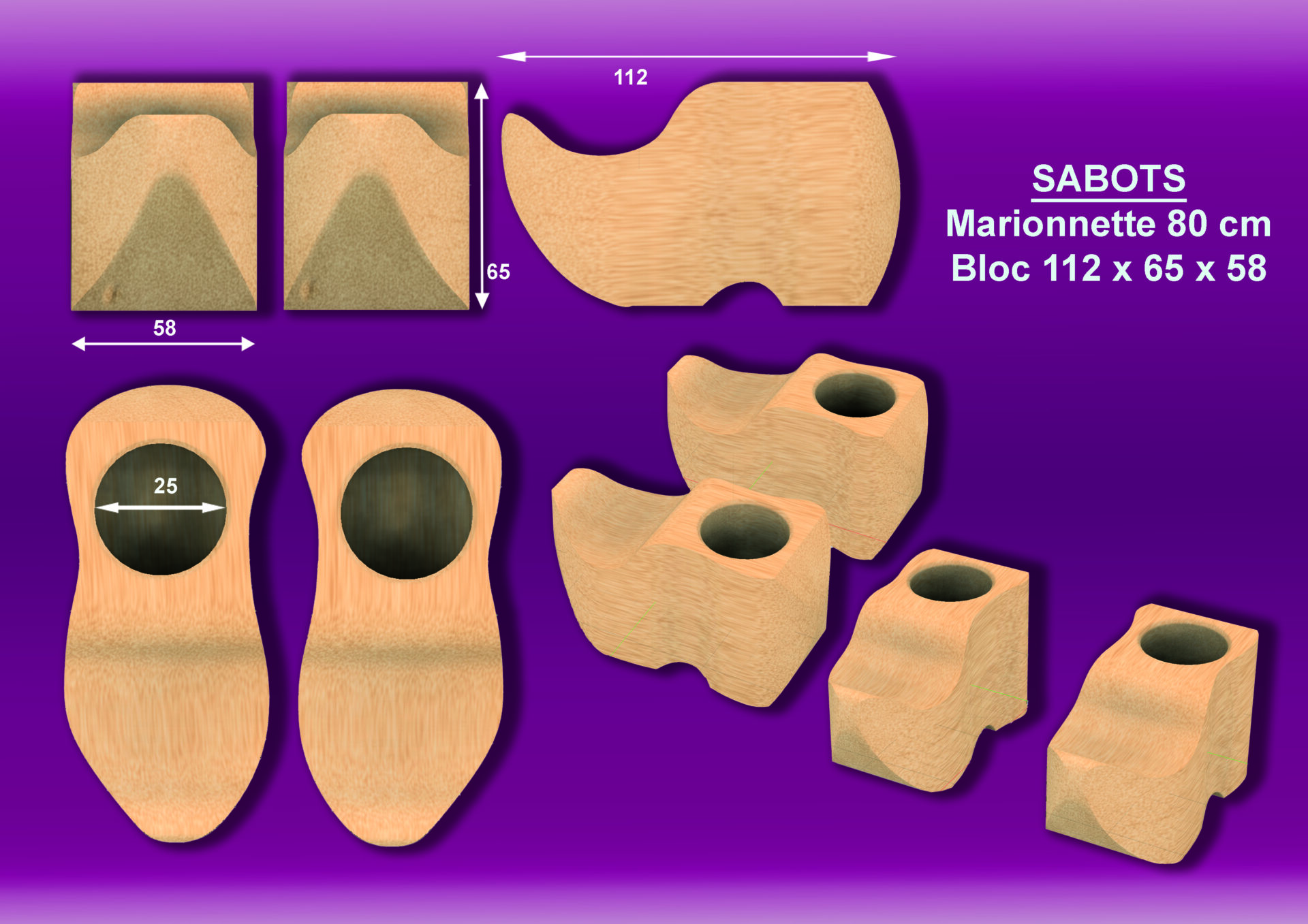

Les sabots
